Фактическая траектория скважин по результатам бурения может существенно отличаться от запланированной, это вызвано неопределенностью данных инклинометрии и особенностями технологии бурения. Для определения положения скважины в пространстве в процессе бурения используются магнитометрические инклинометры телеметрических систем (MWD, LWD).

Ошибки инклинометрии MWD (LWD) обусловлены, прежде всего, методикой и физикой измерения - неопределенностью магнитного поля, магнитной интерференцией, погрешностью прибора, прогибом компоновки, ошибками меры и т.д. При этом сумма возможных ошибок растет от устья к забою. В скважинах с большим отходом от вертикали (ERD) либо большой глубиной объекта разработки фактические ошибки инклинометров телесистем зачастую превышают круг допуска попадания в геологическую цель.

Для снижения неопределенности положения ствола скважины при бурении можно производить контрольные инклинометрические замеры гироскопическим инклинометром на кабеле через бурильный инструмент, однако для этого необходимо остановить процесс бурения на время проведения исследования, что ведет к существенным финансовым издержкам.

ООО НПП «ГеоСпецПрибор» предлагает услугу контрольных замеров высокоточным гироскопическим инклинометром с применением технологии сбрасываемого гироскопа.

Преимущества технологии сбрасываемого гироскопа:

• Нет затрат времени на проведение замера, так как замеры производятся в процессе планового подъема бурильной компоновки (например, после завершения бурения секции)
• Возможность исследования горизонтальных скважин любой протяженности
• Оперативная проверка данных телесистемы, возможность корректировки траектории при дальнейшем бурении, в том числе применение технологии In-Hole Reference
• Получение данных инклинометрии высокой точности, снижение эллипса неопределенности и рисков пересечения скважин

Специалисты ООО НПП «ГеоСпецПрибор» накопили огромный опыт выполнения работ сбрасываемым гироскопом, в том числе на морских платформах и при осложненных скважинных условиях (подъем с обратной проработкой, высокие температуры и давление, протяженные горизонтальные скважины).

Порядок выполнения работ

• Установка посадочного кольца в КНБК
• Спуск КНБК, бурение проектного интервала, проработка
• Сброс прибора в бурильный инструмент перед полным подъемом КНБК
• Прокачка прибора буровым раствором до места установки кольца
• Регистрация данных производится в процессе планового подъема КНБК

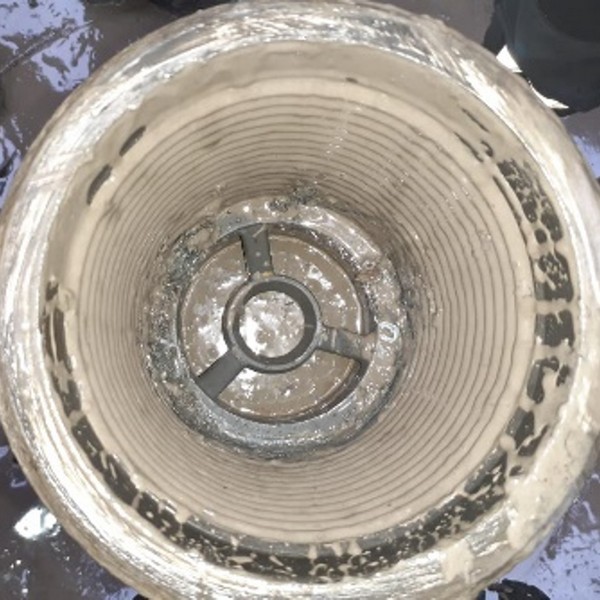

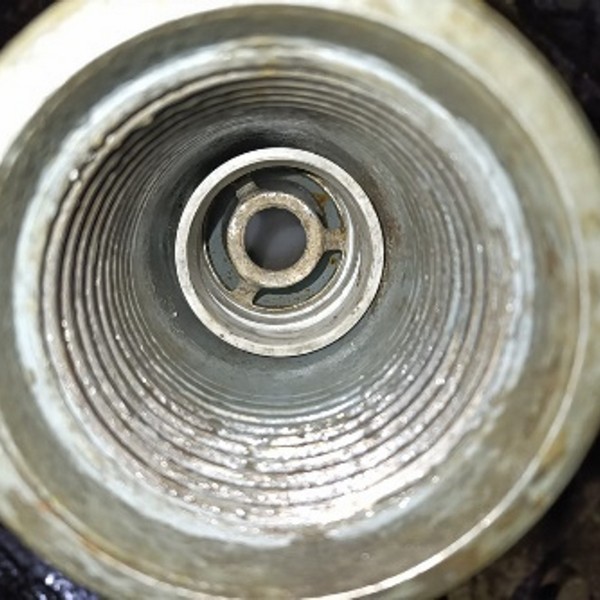

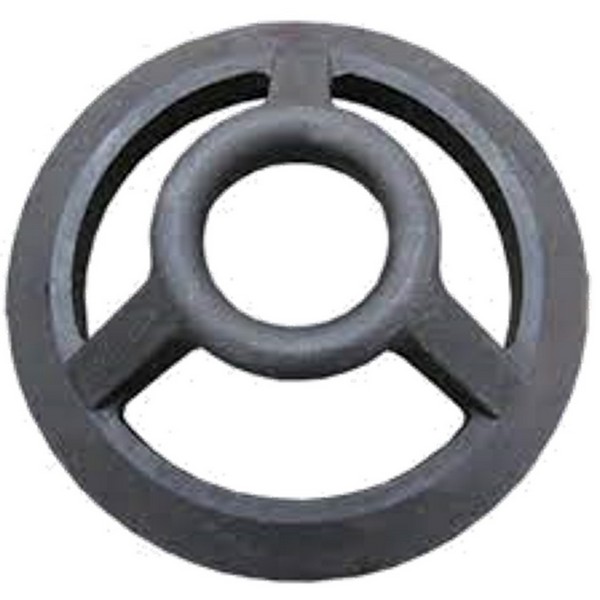

Посадочное кольцо устанавливается в муфту трубы:

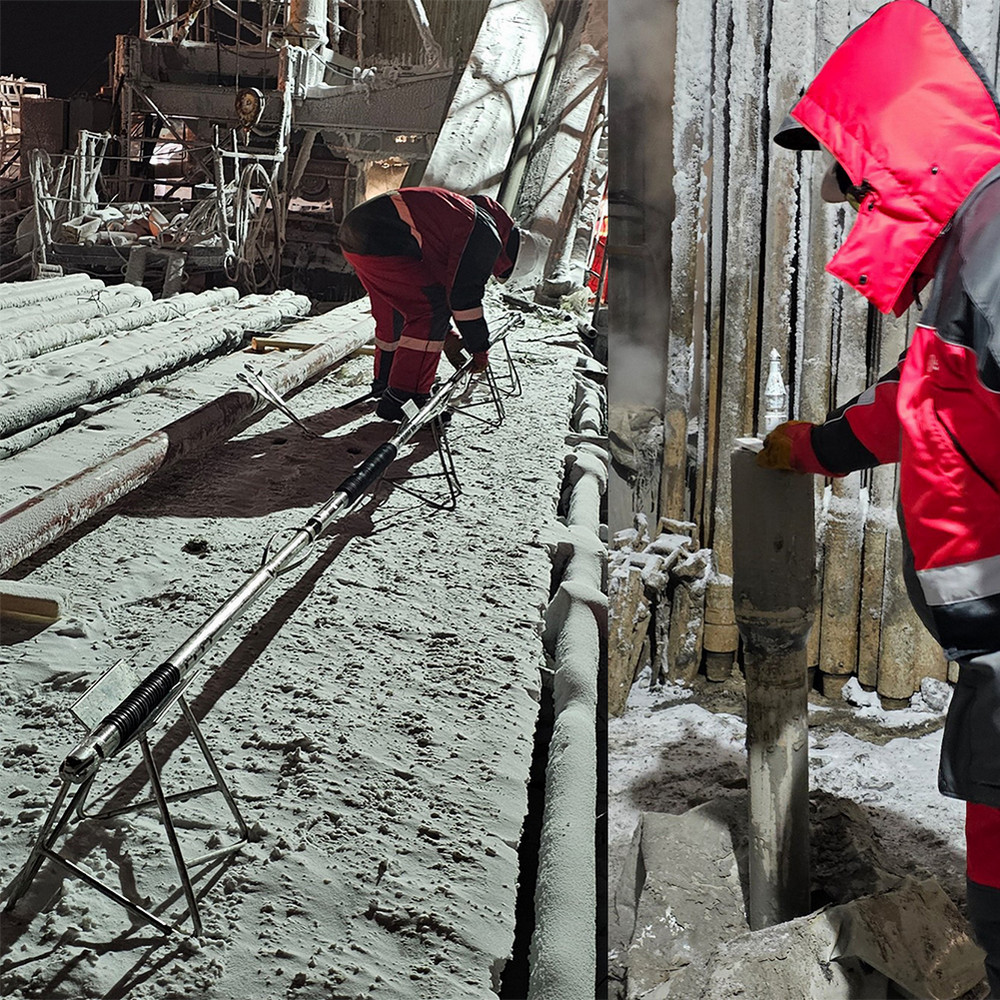

Монтаж и сброс прибора в бурильный инструмент:

Использование высокоточных гироскопических инклинометров с функцией поиска Севера компании ООО НПП «ГеоСпецПрибор» позволяет производить высокоточные контрольные замеры траектории для детальной проверки соответствия фактической и проектной траектории ствола скважины:

• Контроль данных инклинометрии, полученных от подрядчиков по ННБ
• Своевременное выявление отхода от плановой траектории позволяет снизить финансовые риски и риски осложнений при строительстве скважины
• Высокая точность гироскопических инклинометров c поиском Севера позволяет попадать в геологическую цель в нужной точке и с заданным углом
• Точные данные инклинометрии увеличивают эффективность построения геологической модели
• Снижение финансовых рисков при уплотнении сетки скважин
